一、主要工作原理

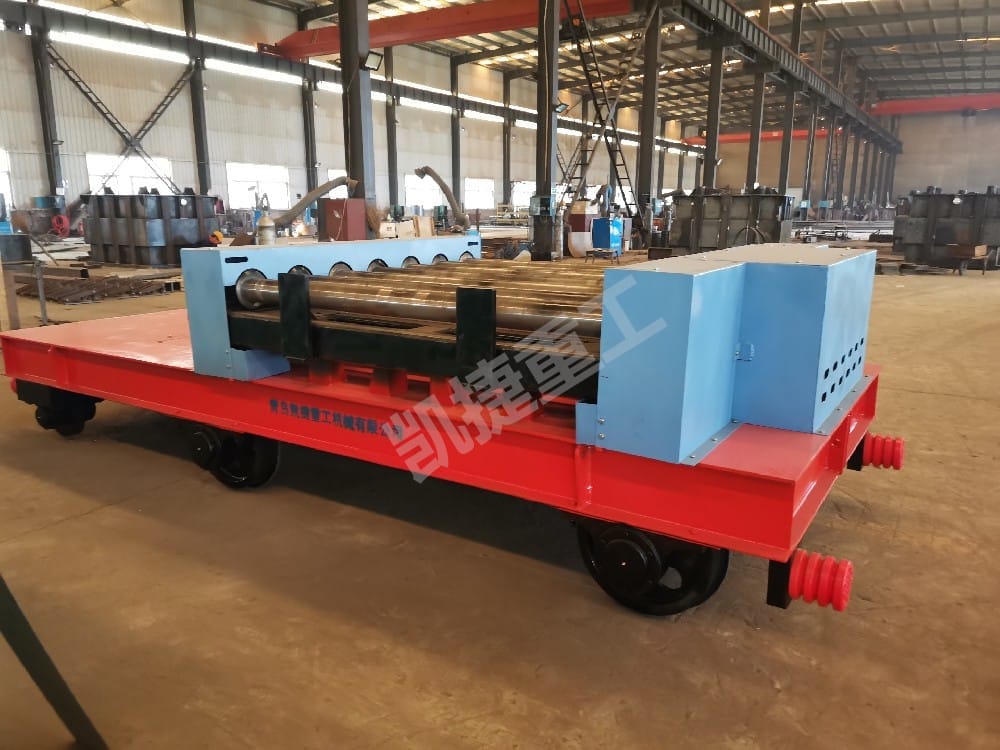

　　電瓶車主要由電瓶驅動行走和托輥動作，驅動電機為DC48V，電源分別由24塊電瓶串聯供電，每塊電瓶為DC 2V。

　　二、操作介紹

　　1.限位介紹

　　1)左減速限位需一直接通為減速狀態，不接通為全速狀態，減速限位接通后會減速到30%。

　　2)左停止位為往左行走時限位接通后停止。

　　3)右停止位為往右行走時限位接通后停止。

　　電流表：電流表主要顯示耗電電流，在車輛行走或托輥動作時會實時顯示電流值。

　　1)電源指示燈：為24V控制線指示燈，若出現低壓報警，此指示燈會熄滅，電瓶車無法操作。

　　2)報警燈：報警燈由電壓表檢測到低電壓時，會斷開輸出，激活報警燈。

　　3)急停：急停按鈕按下斷開24V控制輸出，車輛無法控制，電源指示燈熄滅。

　　4)行走調速：行走調速旋鈕可調節行走速度快慢，根據實際使用情況設置合適速度。

　　5)托輥調速：托輥調速旋鈕可調節托輥速度快慢，根據實際使用情況設置合適速度。

　　6)電量表：電量表以LED豎格燈顯示電量，電量表顯示燈會隨電瓶容量而變化。

　　7)電壓表：電壓表會實時以數字形式顯示電壓，若電壓低于“40V”“120S”電壓表會輸出報警，斷開控制線路，此時需馬上給電瓶車充電，若不在充電器位置，可把電控柜重新上電，電瓶車能運行120S。

　　2.電控柜門板功能介紹

　　1)稱重清零：稱重清零按下后，稱重顯示屏?xí)R上置零，相當于去皮功能，此功能也可在稱重控制面板操作，若不想使用遙控器清零，只能把線拆掉。

　　2)行走減速：行走減速和左減速限位功能一樣，只要按下此按鍵，行走就會一直減速，直到松開。

　　3)車輛前進、車輛后退：此按鍵是控制行走左右方向操作按鈕，按下按鈕驅動行走。

　　4)托輥正轉、托輥反轉：此按鈕為控制托輥前進和后退兩個方向操作按鈕，按下驅動托輥動作，托輥兩端帶有兩個光電限位，往任何一端運行，碰到限位立馬停止輸出。
